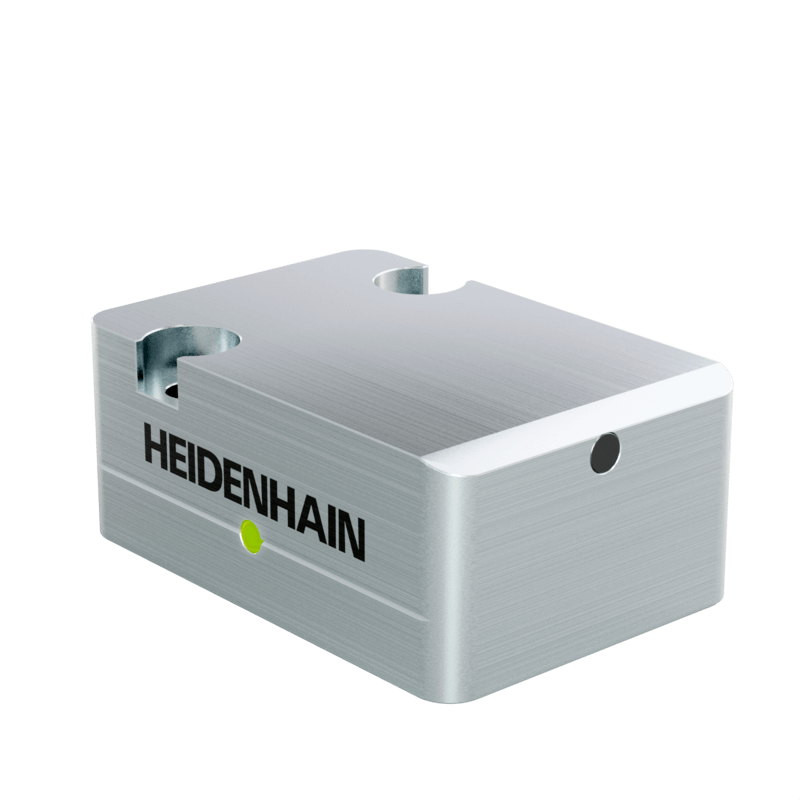

Automatyczne wykrywanie złamanych narzędzi pozwala na zmniejszenie przestojów i zapobiegnięcie uszkodzeniom w kolejnych operacjach. TD 110 zwiększa niezawodność nie wpływając na czas obróbki. Narzędzie jest sprawdzane pod względem ewentualnych uszkodzeń podczas przejazdu na lub z pozycji do wymiany narzędzia. Pozwala to na jak najszybsze wykrycie ewentualnych uszkodzeń. Małe wymiary TD 110 oraz jego solidne wykonanie pozwalają na montaż w przestrzeni roboczej maszyny, w niewielkiej odległości od stołu obróbkowego. Sygnały przesyłane są przez interfejs do sond pomiarowych. Sterowanie reaguje na sygnał zależnie od woli użytkownika: wiadomością na ekranie sterowania, zatrzymaniem NC-Stop lub wiadomością w StateMonitor.
TD 110 wykrywa złamanie nawet najmniejszego narzędzia bez opuszczania obszaru pracy, przy włączonych obrotach i szybkim posuwie.
TD 110 potrafi wykryć złamanie narzędzi o minimalnej średnicy 0,4mm. Procedura bezdotykowego pomiaru wykrywa zmiany w długości narzędzia już od 2mm. Cały proces odbywa się w przestrzeni roboczej maszyny, przy włączonych obrotach i bez konieczności zmniejszania prędkości posuwu. Sprawia to, że TD 110 zmniejsza czas podczas każdej inspekcji narzędzia nawet 6 sekund w porównaniu do konwencjonalnych systemów laserowych. Oszczędność czasu i nakładów finansowych jest znacząca. Uwzględniając jednocześnie, że TD 110 nie wymaga podłączenia sprężonego powietrza, jego wpływ na ślad węglowy jest znikomy. Dodatkowo przy montażu wystarczy podłączyć jeden przewód, bez konieczności prowadzenia przyłączeń powietrza i filtrów. TD 110 dzięki wykorzystaniu technologii pomiaru indukcyjnego nie wymaga obsługi.
Cykl wykrycia złamania narzędzia na sterowaniach HEIDENHAIN działa następująco:
- Narzędzie w porządku – Obróbka może być kontynuowana, powiadomienie jest wysyłane do sterowania i do Statemonitor
- Wykryto złamanie – Użytkownik określa zachowanie, jakie ma podjąć maszyna. Przykładowo narzędzie może zostać zablokowane, a program zatrzymany. Statemonitor wysyła informację o uszkodzonym narzędziu.
Powyższa sytuacja pozwala na szybką reakcję służb utrzymania ruchu, co zmniejsza przestoje i usprawnia cały proces produkcji.
